Точка доступа всепогодная wifi ubiquiti nanostation 5ac

Точка доступа Ubiquiti NanoStation 5AC NS-5AC

NanoStation AC – новое поколение точек доступа серии, с поддержкой фирменного поллингового протокола AirMax AC. Как и оборудование предыдущих ревизий, NanoStation AC является по-настоящему универсальным устройством, которое может быть использовано в самых разных ситуациях.

NS M2

NS M5

Loco M900

Loco M2

Loco M5

NS 5AC

NS 5ACL

NS 5ACL 5

PBE-M2-400

PBE-M5-300

PBE-M5-400

PBE-M5-620

PBE-M5-300i

PBE-M5-400i

PBE-2ac-400

PBE-5ac-500

PBE-5ac-620

PBE-5ac-Gen2

PBE-5ac400i

PBE-5ac500i

5ac-ISO-Gen2

NBE-M2-13

NBE-M5-16

NBE-M5-19

NBE-2ac-13

NBE-5ac-16

NBE-5ac-19

NBE-5ac-Gen2

IS-5AC

IS-5M

PS-5AC

AirGrid M2-16

AirGrid M2-20

AirGrid M5-23

AirGrid M5-27

2.4	3	5	6	2.4	5	0.9	Частота, ГГц 
10	10	13	15	2	5	5	Дальность до, км 
26	25	27	27	23	23	28	Мощность, dBm±2 
n	n	a	a	n	a	a	Стандарт Wi-Fi 
10,4~11,2	12,4~13,7	14,6~16,1	14,6~16,1	7,4~8,2	12,4~13,2	8	Антенна, dBi 

Перейти к полному сравнению

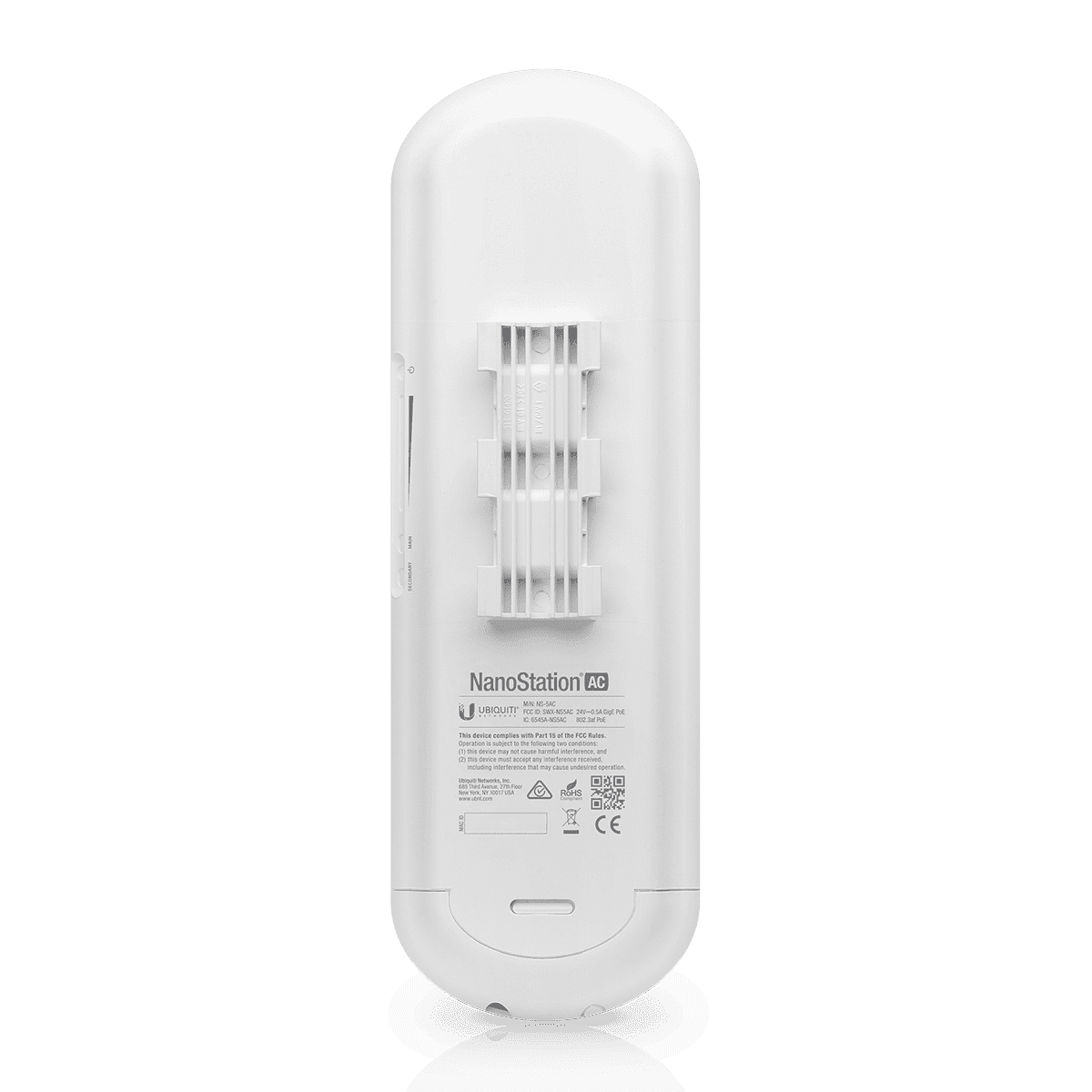

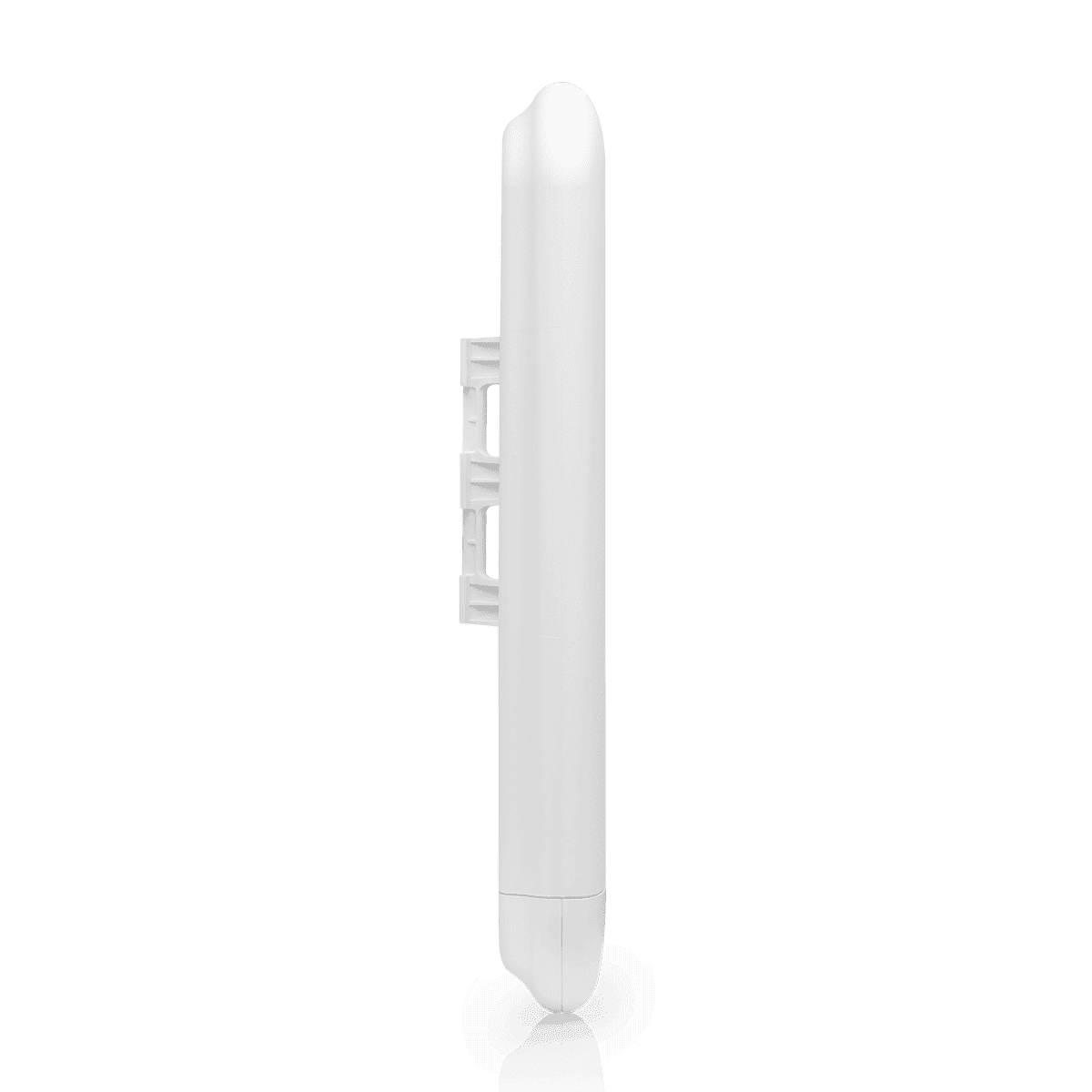

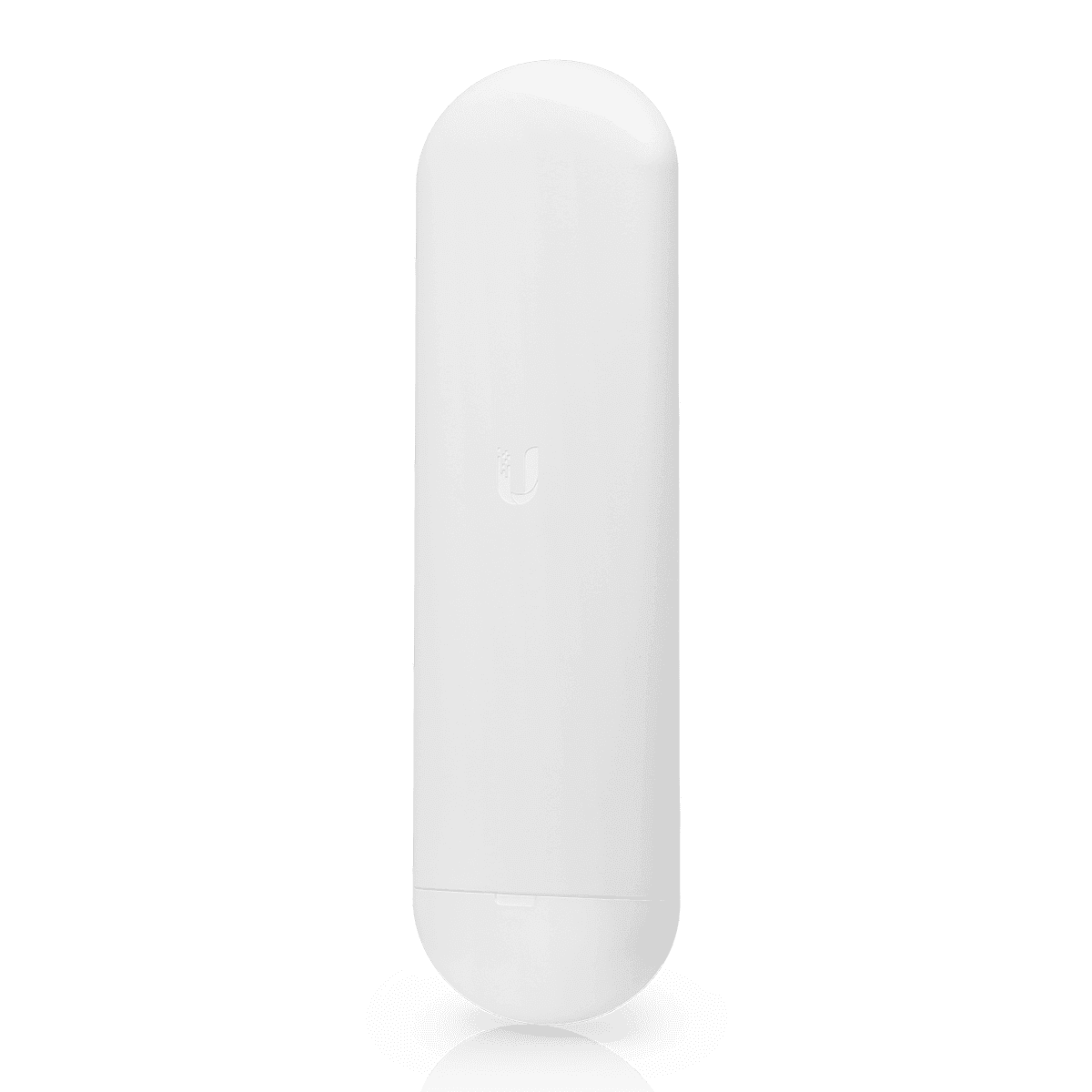

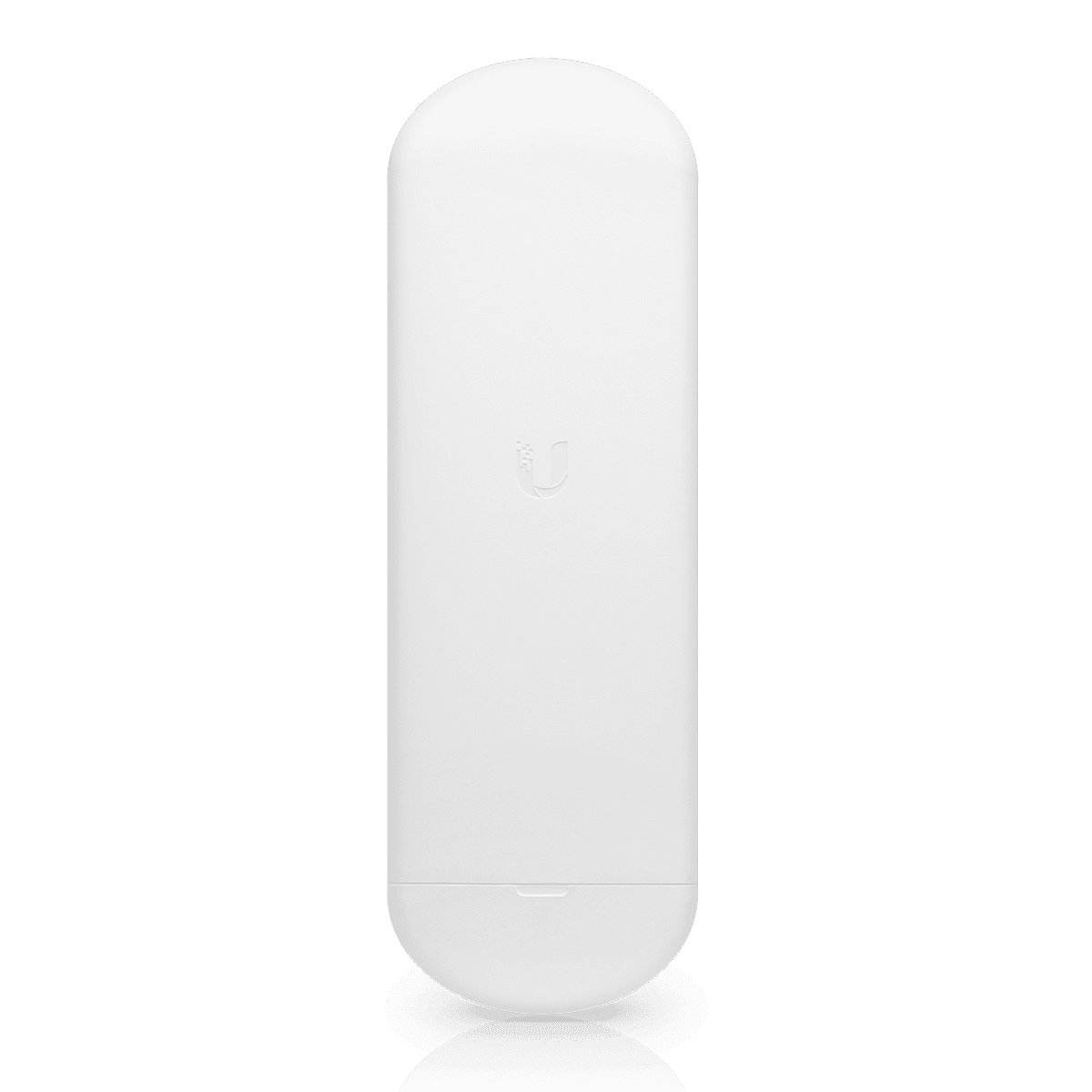

Всепогодная точка доступа WiFi Ubiquiti NanoStation 5AC

NanoStation AC – долгожданное обновление одноименной серии популярнейших точек доступа. Подобно своим предшественникам, NanoStation AC работает в частотном диапазоне 5 Ггц и оснащена обновленной высокоэффективной секторной антенной с шириной диаграммы направленности в горизонтальной плоскости 60 градусов. При этом обеспечивается коэффициент усиления 16 dbi, а мощность радиомодуля достигает 25 dbm. Подобные характеристики дают возможность устанавливать соединение на расстояниях до 7-10 км, в зависимости от состояния эфира и конкретных условий размещения устройства.

Благодаря поддержке новейшего поллингового протокола AirMax AC, созданного и запатентованного разработчиками Ubiquiti для применения в собственном оборудовании, обновленная NanoStation AC обеспечивает реальную пропускную способность до 450 мбит/Сек (при использовании ширины канала 80 мгц и модуляции 8x 256QAM 5/6).

Эффективная схема TDMA с выделением персонального тайм-слота абонентам, использующаяся в AirMax AC полностью исключает возникновение так называемых «коллизий»– ошибок одновременной отправки данных.

Точка доступа работает под управлением AirOs 8, предоставляя администраторам богатейшие возможности настройки режимов работы и множество дополнительных утилит, таких, как фирменный анализатор спектра Airview сканирующий диапазон и выявляющий помехи в эфире. С его помощью можно выбрать наименее загруженный, не зашумленный канал для установки стабильного соединения. Также, из важных новшеств, следует отметить наличие встроенного WiFi модуля, позволяющего подключиться к точке доступа с любого мобильного гаджета и провести ее быструю настройку при помощи фирменного приложения UMobile, которое доступно для скачивания в GoolePlay и AppStore.

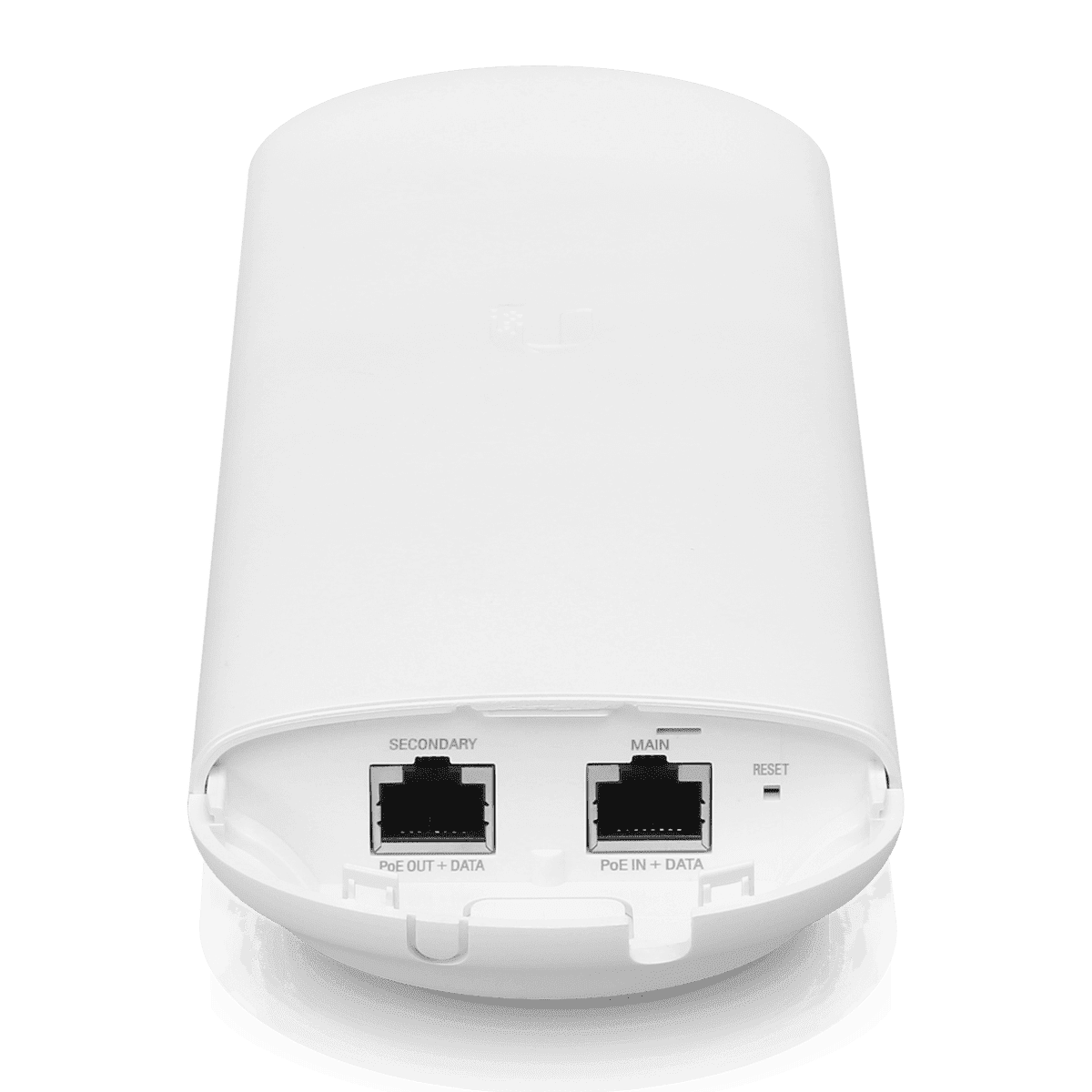

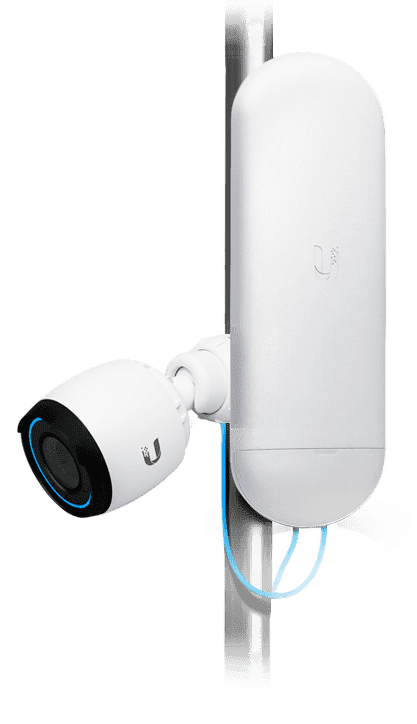

NanoStation AC получила два гигабитных Ethernet порта, один из которых может использоваться для сквозного подключения любого другого оборудования Ubiquiti, например, камеры UniFi Video. Питание организованно по схеме PoE 24. Корпус точки доступа традиционно для серии всепогодный, герметичный, и обеспечивает надежную защиту электроники от попадания влаги, перепадов температур и механических повреждений, позволяя эксплуатировать устройство при температурах от – 40 до + 70 градусов.

Источник

Точка доступа Ubiquiti NanoStation 5AC Loco LOCO5AC

Внешняя точка доступа NanoStation 5AC Loco — это модель, поддерживающая работу с самой современной ревизией фирменного протокола Ubiquiti под названием AirMax AC. За счет использования частоты 5 ГГц и двухпотоковой схемы передачи данных пропускная способность рассматриваемой модели составляет 450 мбит/с, что более чем на 50% больше, чем, чем у предшествующей серии. Прекрасно подойдет для подключения к базовым станциям на небольших и средних дистанциях.

Сравнение

Расстояние

Пропускная способность

Частота

Усиление

Угол

RJ45 Ports

SFP Ports

Питание

Мощность

Пропускная способность 2

Качество

Линза

Напряжение

NanoStation Loco 5AC (5-pack)

10 км

450 Мбит/с

5 ГГц

13 дБи

1

25 дБм

42 950 .

NanoStation M3

10 км

150 Мбит/с

3 ГГц

13 дБи

2

25 дБм

20 270 .

NanoStation 5AC

15 км

450 Мбит/с

5 ГГц

16 дБи

2

28 дБм

19 870 .

NanoStation M5

10 км

150 Мбит/с

5 ГГц

16 дБи

2

27 дБм

16 575 .

NanoStation M2

10 км

150 Мбит/с

2.4 ГГц

11 дБи

2

20 дБм

15 150 .

NanoStation Loco M5

5 км

150 Мбит/с

5 ГГц

13 дБи

1

20 дБм

11 770 .

NanoStation Loco 5AC

10 км

450 Мбит/с

5 ГГц

13 дБи

1

20 дБм

8 790 .

NanoStation Loco M2

2 км

150 Мбит/с

2.4 ГГц

8.5 дБи

1

20 дБм

8 075 .

NanoStation Loco M9

5 км

150 Мбит/с

900 МГц

9 дБи

1

28 дБм

По запросу

NanoStation M6

10 км

150 Мбит/с

6 ГГц

16 дБи

2

27 дБм

По запросу

Всепогодная точка доступа WiFi Ubiquiti NanoStation 5AC Loco

Основные характеристики

• Технология AirView (анализатора спектра)
• Технология AirMAX AC. Протокол TDMA (Time Division Multiple Access)
• Усовершенствованная защита от перенапряжений.
• Улучшенная и эффективная конструкция, радиомодуль и антенна объединены
• Раздача PoE

NanoStation 5AC Loco компактное и высокопроизводительное клиентское устройство для внутреннего и внешнего использования. Является отличным решением для построения простого моста по схеме «Точка-Точка» или для использования в качестве клиентского устройства в схеме «Точка-Многоточка».

Производитель снабдил точку доступа внушительной радиочастью, включает в себя радиочасть с выходной мощностью до 20 dBm и коэффициент усиления секторной антенны равен 13 дБи, что позволяет создавать стабильные соединения на расстояния до 7 км. Благодаря диаграмме направленности в 45 градусов, данная точка доступа может выступать не только как одна из сторон PtP соединения, но и как участник или базовая станция в сети топологии PtMP. Подобная универсальность позволяет создавать гибкие беспроводные структуры с высокой пропускной способностью. Этому способствует и достойная вычислительная часть: 64 МБ оперативной памяти и процессор Atheros с тактовой частотой 560 мГц. За счет поддержки нового поллингового протокола AirMax AC, что был разработан в Ubiquiti и запатентован специально для использовании в собственных устройствах, пропускная способность данной точки доступа достигает 450 Мбит/сек. В AirMax AC применена наиболее эффективная схема TDMA, где выделяется персональный тайм-слот каждому абоненту, что позволило разработчику избавиться от коллизий.

Важным нововведением стала возможность использовать каналы передачи данных шириной до 80 мГц, что отчасти продиктовано пропускной способностью устройства. NanoStation 5AC Loco имеет всего один GigabitEthernet порт, через который не только сообщается с локальной сетью, но и получает питание по схеме PassivePoE 24V.

Обратите внимание, что блок питания PoE 24V 0.3A в комплекте не идет!

Как и другое новейшее оборудование Ubiquiti, NanoStation AC loco работает под управлением фирменной операционной системы AirOs 8, с интуитивно понятным интерфейсом которой позволяет быстро настроить все необходимые параметры – от мощности до типа шифрования без утомительных поисков нужного пункта в меню.

Размеры	179 x 77.5 x 59.1 мм
Вес	0.18 кг
Блок питания	24 В, 0.5 А Gigabit PoE (не входит в комплект поставки)
Максимальное энергопотребление	8.5 Вт
Способ питания	Passive PoE (пины: 4, 5 (+); 7, 8 (-))
Усиление	13 дБи
Сетевой интерфейс	1х 10/100/1000 Мбит/с Ethernet-порт
Ширина канала	10/20/30/40/50/60/80 МГц
Процессор	Atheros MIPS 74Kc, 560 МГц
ОЗУ	64 МБ DDR2
Кросс-поляризационная развязка мин.	20 дБ
Макс. КСВН	1.8:1
Ширина луча	45°
Поляризация	Двойная линейная
Выходная мощность	До 20 дБм для РФ (до 25 дБм для других стран)
Корпус	Стойкий к УФ-излучению пластик, подходит для использования на улице
Светодиодные индикаторы	1х Питание
Монтаж	На мачту (всё необходимое входит в комплект поставки)
Температура окружающей среды рабочая	-40.. +70 °C
Влажность окружающей среды рабочая	5.. 95% без конденсата
Защита от электростатического разряда / электромагнитного импульса	По воздуху: ±24 кВ При контакте: ±24 кВ
Испытание на удар и вибрацию	ETSI300-019-1.4

Спецификация радиомодуля

Диапазон рабочих частот		2412–2472 МГц (дополнительный Wi-Fi модуль для управления) 5150–5875 МГц
	Скорость передачи	Мощность передатчика	Чувствительность приёмника	Погрешность
airMAX ac	1x BPSK (½)	25 дБм	-96 дБм	+/-2 дБ
	2x QPSK (½)	25 дБм	-95 дБм	+/-2 дБ
	2x QPSK (¾)	25 дБм	-92 дБм	+/-2 дБ
	4x 16QAM (½)	25 дБм	-90 дБм	+/-2 дБ
	4x 16QAM (¾)	25 дБм	-86 дБм	+/-2 дБ
	6x 64QAM (⅔)	25 дБм	-83 дБм	+/-2 дБ
	6x 64QAM (¾)	24 дБм	-77 дБм	+/-2 дБ
	6x 64QAM (⅚)	23 дБм	-74 дБм	+/-2 дБ
	8x 256QAM (¾)	21 дБм	-69 дБм	+/-2 дБ
	8x 256QAM (⅚)	21 дБм	-65 дБм	+/-2 дБ

Комплект поставки

Источник

Настройка Ubiquiti NanoStation 5AC NS-5AC

Настройка Ubiquiti NanoStation M5. — В этом разделе мы можете ознакомится с различными вариантами настройки устройств Ubiquiti. Представлены несколько вариантов от разных авторов. Любое оборудование серии Ubiquiti AirMax совместимо между собой, одинаково настраивается, имеет схожие параметры. Допустим к NanoBeam M подходит инструкция по настройки от NanoStation или AirGrid. Часть инструкций с возможностью комментирования. Задавайте свои вопросы.

Всепогодная точка доступа WiFi Ubiquiti NanoStation 5AC

2.4	3	5	6	2.4	5	0.9	Частота, ГГц 
10	10	13	15	2	5	5	Дальность до, км 
26	25	27	27	23	23	28	Мощность, dBm±2 
n	n	a	a	n	a	a	Стандарт Wi-Fi 
10,4~11,2	12,4~13,7	14,6~16,1	14,6~16,1	7,4~8,2	12,4~13,2	8	Антенна, dBi 

Перейти к полному сравнению

Технические характеристики Ubiquiti NanoStation 5AC

Процессор	Atheros MIPS 74Kc, 560 MHz
Оперативная память	64 MB DDR2
Сетевой интерфейс	(2) 10/100/1000 Mbps Ethernet интерфейс
Сертификат соответствия	CE, FCC, IC
Ширина канала	10/20/30/40/50/60/80 МГц
Рабочий диапазон	5150 — 5875 МГц
TCP / IP Пропускная	450+ Мбит / с
Максимальная потребляемая мощность	8.5 Вт
Блок питания	24 В, 0.5 А (12 Вт). Gigabit PoE (вложено)
Способ питания	802.3af Alternative A (Pairs 1, 2+; 3, 6 Return) 24V Passive PoE (Pairs 4, 5+; 7, 8 Return)
Испытания на вибрации	ETSI300-019-1.4
Влажность	от 5 до 95% (с конденсацией)
Рабочая температура	от -40 до 70° С
Размеры	257 x 84 x 30 mm (10.12 x 3.31 x 1.18″) 257 x 84 x 41 mm (10.12 x 3.31 x 1.61″)
Вес	233 г

airOs 8

Открыть: Демо версию airOs 8 в новом окне или в новой вкладке

Панель управления airOs8, главная страница:

Страница сетевой RF-метрики — AirMagic:

Ubiquiti Network Management System

Открыть: Демо версию UNMS (Ubiquiti Network Management System) в новом окне или в новой вкладке

Страница списка подключенных устройств в UNMS:

Главная страница панел управления UNMS:
